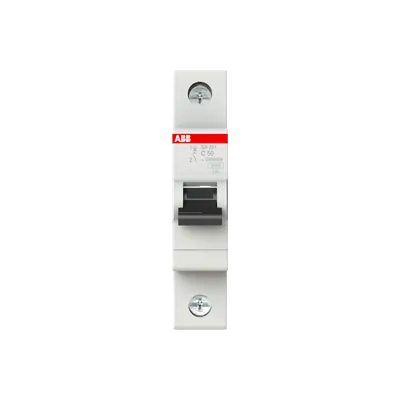

SH201-C 50

Автоматический выключатель ABB SH201 C50 50A (C) 6kA 2CDS211001R0504 представляет собой надежное устройство защиты, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель является частью серии SH201, которая известна своей долговечностью, надежностью и эффективностью. ABB SH201 C50 50A (C) 6kA идеально подходит для защиты мощных цепей с номинальным током 50 ампер, таких как промышленные установки, электродвигатели, системы освещения и другие мощные электрические цепи.

Технические характеристики ABB SH201 C50 50A (C) 6kA:
Номинальный ток (In): 50 А. Этот автоматический выключатель предназначен для защиты электрических цепей с номинальным током 50 ампер, что позволяет использовать его в мощных электрических установках с высоким уровнем потребляемого тока, таких как электродвигатели и промышленные системы.
Тип срабатывания: тип C. Выключатель типа C срабатывает при токах короткого замыкания, которые превышают номинальный ток в 5-10 раз. Этот тип срабатывания идеально подходит для защиты цепей с умеренно высокими пусковыми токами, таких как двигатели и трансформаторы.
Номинальная отключающая способность (Icn): 6 кА. Выключатель способен безопасно прерывать токи короткого замыкания до 6 кА, что гарантирует высокий уровень безопасности в аварийных ситуациях и предотвращает повреждения электрической системы.
Количество полюсов: 1P. Однополюсное устройство, предназначенное для защиты однофазных электрических цепей.
Классификация по типу тока: AC. Выключатель предназначен для работы в цепях переменного тока, что делает его совместимым с большинством стандартных электрических установок.
Габариты: ширина 18 мм на 1 полюс, высота 87 мм, глубина 66 мм.
Температурный диапазон: от -5°C до +40°C. Устройство работает в широком температурном диапазоне, что позволяет использовать его в различных климатических условиях.
Тип установки: для монтажа на Din-рейку. Устройство легко устанавливается на стандартную Din-рейку, что упрощает монтаж в распределительных панелях и электрических системах.
Материалы и конструкция: корпус выполнен из огнеупорного пластика, что повышает долговечность и безопасность эксплуатации устройства. Защита от пыли и влаги соответствует стандарту IP20.
Мы стремимся сделать качественные товары доступными для каждого. Благодаря оптимизации логистики и прямым поставкам, мы предлагаем конкурентоспособные цены, которые приятно удивят. Купить необходимое теперь проще простого!

Электрические характеристики
Номинальный ток (In): 50 A (myinterlec.com)
Кривая срабатывания: тип С (средняя инстантная сработка, подходит для общей бытовой и промышленной нагрузки) (epicentrk.ua)
Рабочее напряжение: до 230 V AC (макс. 253 V), минимум 12 V AC (myinterlec.com)
Изоляционное напряжение (Ui): 440 V (myinterlec.com)
Импульсная прочность (Uimp): 4 kV (6.2 kV на уровне моря, 5 kV на высоте 2000 м) (myinterlec.com)
Номинальная отключающая способность (Icn): 6 kA (myinterlec.com)
Класс ограничения энергии: 3 (favorit-el.ru)
Физические и механические характеристики
Ширина: 17.5 мм (1 модуль DIN) (elevel.ru)
Глубина: 69 мм (elevel.ru)
Высота: 85 мм (myinterlec.com)
Вес: ≈ 125 г
Корпус: пластик RAL 7035, изоляционная группа II (myinterlec.com)
Степень защиты: IP20 (IP40 — с установленной крышкой) (myinterlec.com)
Монтаж: на DIN‑рейку TH35‑7.5 / TH35‑15 (myinterlec.com)
Клеммы: винтовые cage-terminal, момент затяжки 2 N·м, рекомендуемый TORX/Pozidriv 2 (myinterlec.com)
Надёжность и ресурсы
Электрический ресурс: ≥ 10 000 циклов AC
Механический ресурс: ≥ 20 000 циклов
Потери мощности: 3.25 W на полюс (≈ 6.5 W суммарно) (myinterlec.com)
Температурный диапазон:
Работа: –25 … +55 °C
Хранение: –40 … +70 °C (myinterlec.com)
Условия эксплуатации: степень загрязнения среды 2, класс перенапряжения III (ets-e.ru)
Комплектация и сертификаты
Соответствие стандартам: IEC/EN 60898‑1 (myinterlec.com)
Сертификаты: CE, RoHS, REACH, WEEE и др.
Производитель: ABB (Германия / ЕС) (epicentrk.ua)
Где и как используется
Автомат предназначен для защиты электрических цепей от перегрузок и коротких замыканий.
Используется в распределительных щитах (частный, офисный, промышленный сегменты) (shop220.ru).
При токе перегрузки до 50 А, автомат отключится согласно кривой C (быстрая реакция при токе до 5–10×In).
Рекомендуется для освещения, розеточных групп, машин и насосов с умеренными пусковыми токами.
Как отличить подделку?
По обсуждению на Reddit, оригинальные автоматы ABB содержат качественные внутренние компоненты: дугогасительные камеры, би-металлическую пластину, катушку, хорошо выполненные клеммные узлы. Подделки часто проще и легче:
